「深夜の真剣モデリング60分一本勝負」様にてお題「ペロペロキャンディ」で作った螺旋配列について考えていきたいと思います。
基本的なうずまき配列
円柱とベジエカーブのみでペロペロキャンディの飴の部分を作ってみます。他にも効率のいい方法があるとは思いますが、ひとまず備忘録として記録します。
今回使うのは「円柱」とベジエカーブ「円」のみです。

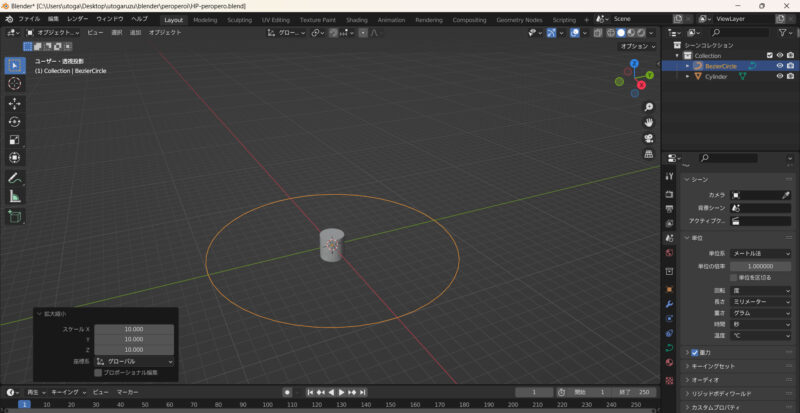

とりあえずデフォルトの円柱と5倍～１０倍くらいの大きさの円を出します。
モディファイアから配列（Array）を選択、定数倍でZを1.0、他を0にする。
またモディファイアからカーブ（Curve）を選択し、カーブオブジェクトをベジエカーブを選ぶ。

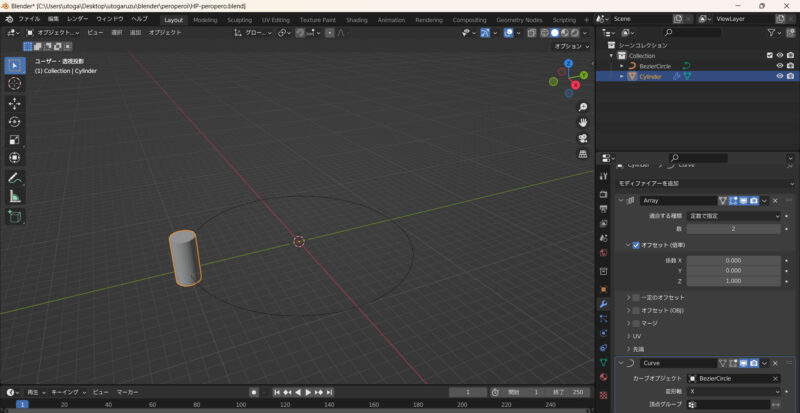

そうすると画像のように円の上に円柱が移動すると思います。

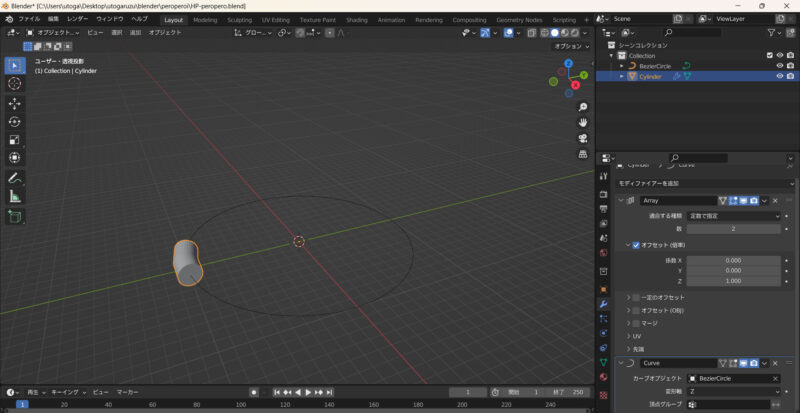

変形軸をZに変えると円柱が横倒しになります。
（軸についてはベジエカーブと円柱の向きによって適宜変えてください）

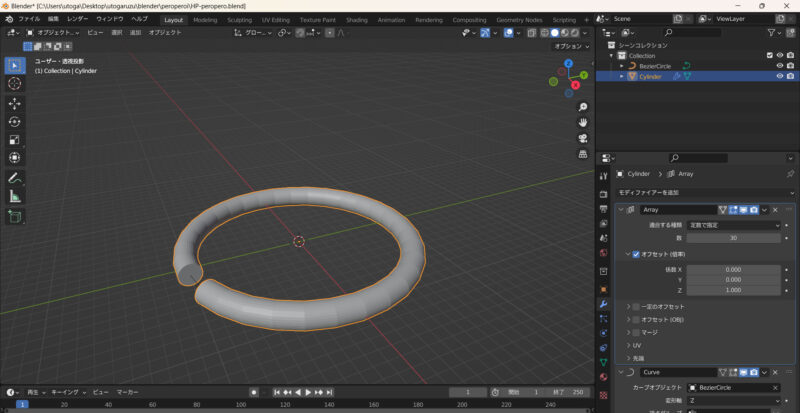

配列の定数を増やすことでベジエカーブに沿って円柱が増加していきますね

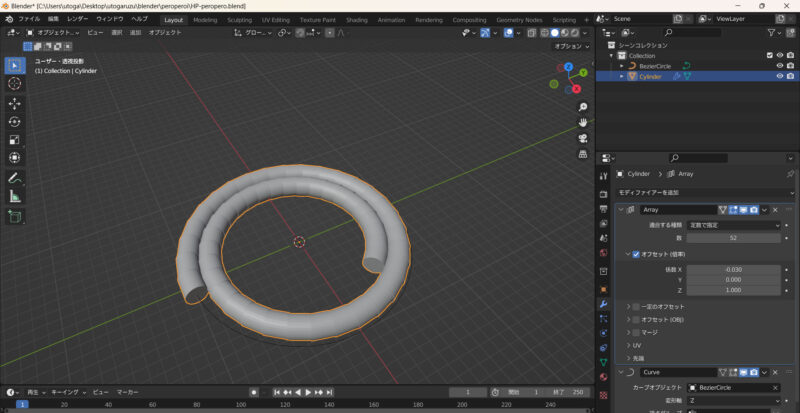

配列のXをマイナスに微調整することで内側にオフセットしていきます。

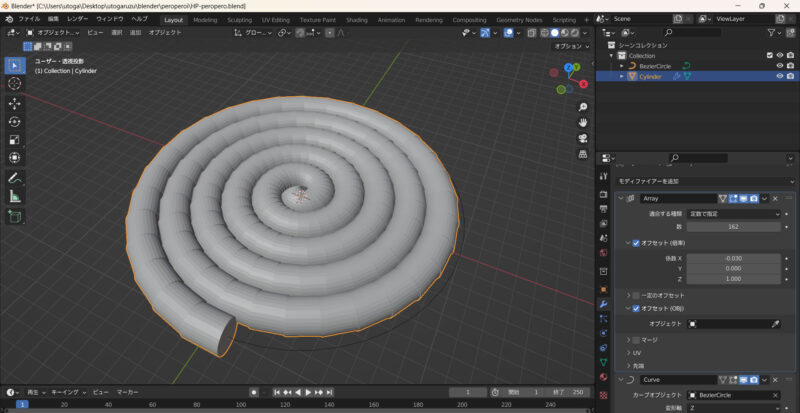

配列の定数を増加させて中心まで巻き巻きすれば完成
エクストラ
エンプティの十字を新たに作ります。

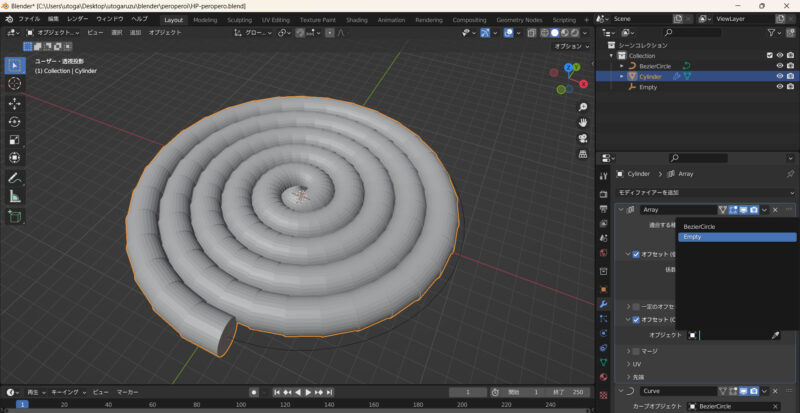

円柱を選択して、既存の配列からオフセット（OBJ）オブジェクトをエンプティに選択します。

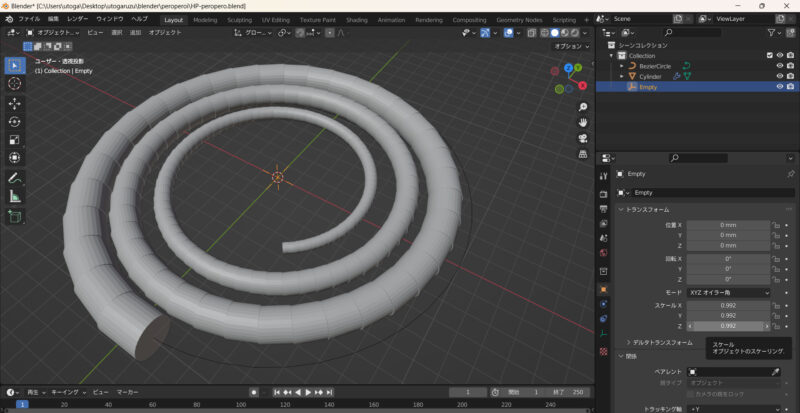

エンプティを縮小すると中心に向かって円柱が小さくなります。（何かに使えるかも）

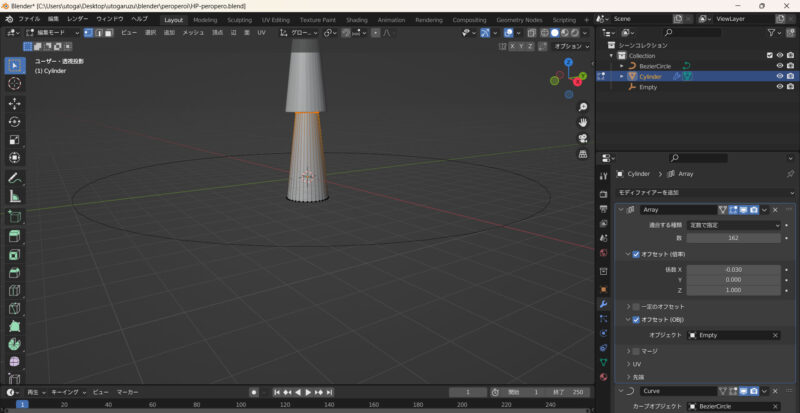

円柱を編集モードで上面を縮小してみます。

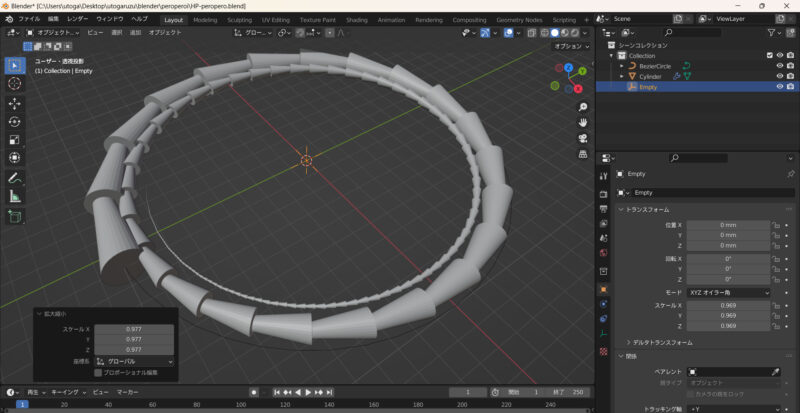

編集モードを解除すると画像のような形が作れます。
なんかドラゴンの尻尾のようですな
